Háky na Okapy Montáž: Osazení Okapových Háků, Osová Rozteč a Spádování Žlabů dle ČSN 73 3610

Q: Jaký je předepsaný spád okapového žlabu podle ČSN 73 3610?

Norma ČSN 73 3610 (Navrhování klempířských konstrukcí) a ČSN EN 612 stanovují minimální podélný spád podokapních žlabů 3 až 5 mm na 1 běžný metr (0,3 % až 0,5 %) směrem k žlabovému kotlíku.

Q: Jaká je maximální osová rozteč pro háky na okapy montáž?

Maximální osová rozteč žlabových háků činí 800 až 900 mm (zpravidla dle rozteče krokví). V horských a sněhových oblastech se maximální rozteč zkracuje na 600 mm.

Q: Po kolika metrech musí mít okapový žlab dilataci?

Maximální dilatační délka podokapního žlabu mezi pevnými body činí dle ČSN 73 3610 u titanzinku (ZnTi) a mědi (Cu) 12 až 15 m, u pozinkovaného plechu (FeZn) 15 až 18 m a u hliníkových či plastových (PVC) žlabů 6 až 10 m.

Q: O kolik musí být přední hrana žlabu (návalka) níže než zadní hrana?

Přední okraj podokapního žlabu s návalkou musí být osazen o 10 až 20 mm níže než zadní okraj žlabu, aby při extrémní průtrži mračen přebytečná voda přetekla přes přední hranu a nezatékala do krovu.

Q: Kolik žlabových háků je potřeba na 12 metrů okapu?

Při standardní rozteči 800 mm vychází na 12 m žlabu 16 kusů žlabových háků ((12 000 / 800) + 1 = 16 ks); ve sněhové oblasti při rozteči 600 mm je zapotřebí 21 kusů háků.

Háky na okapy montáž se řídí normou ČSN 73 3610 (Navrhování klempířských konstrukcí) a ČSN EN 612, které stanovují minimální podélný spád podokapních žlabů 3 až 5 mm na 1 běžný metr (0,3 % až 0,5 %) a maximální osovou rozteč žlabových háků 800 až 900 mm (ve sněhových oblastech 600 mm).

✉️ Získat přesnou cenu & termín e-mailem (do 2 hod.) → 💬 Poslat foto háků na WhatsApp 📞 Zavolat klempíři Spočítat počet háků N ↓

📐 CAD PROTOKOL ČSN 73 3610: SPÁD Δh = 3–5 MM/M ROZTEČ MAX. 800 MM

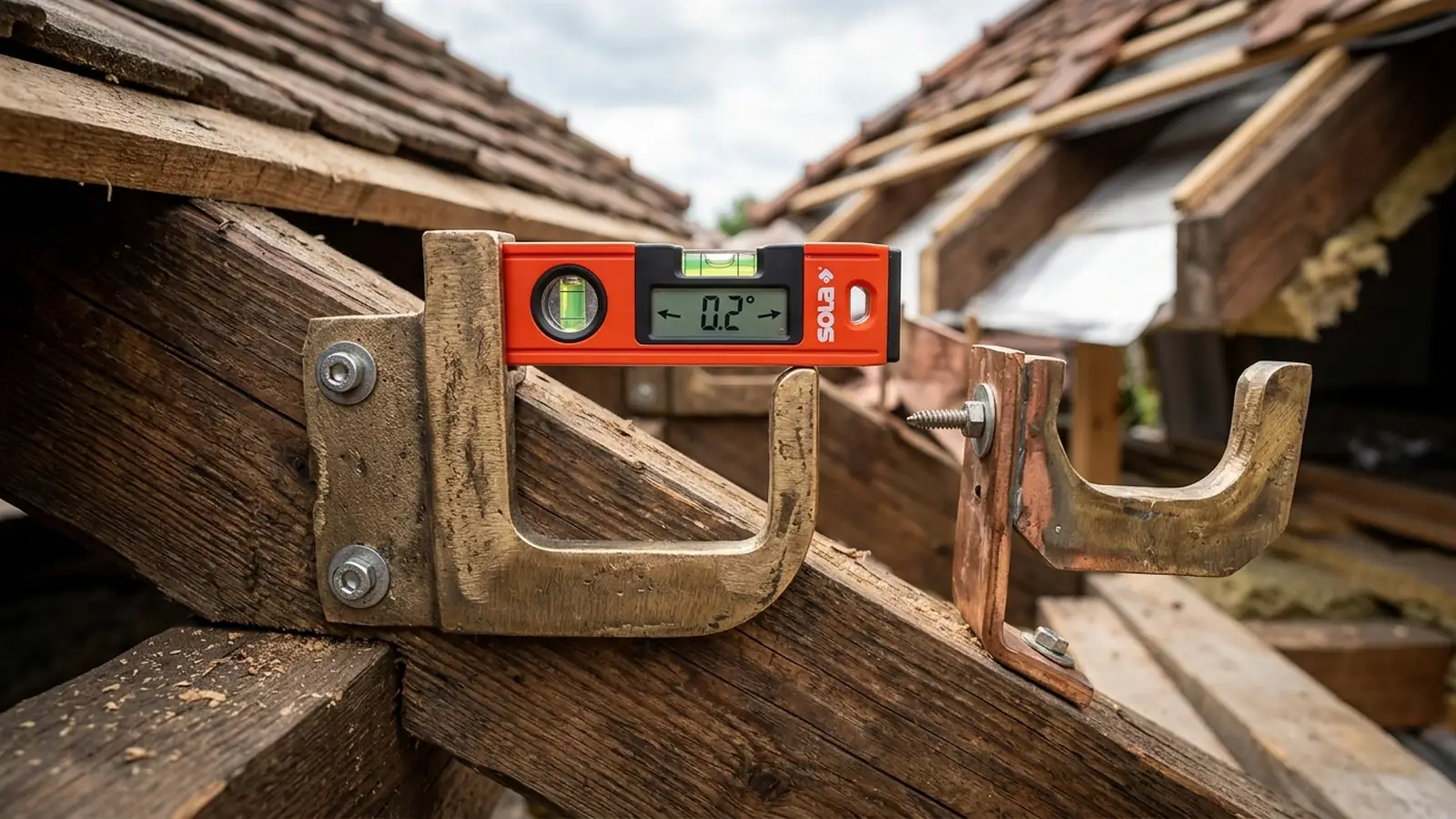

Háky na okapy montáž — měření podélného spádu 3 až 5 mm/m a osové rozteče žlabových háků 800 mm na krokvích dle ČSN 73 3610 — Obr. 2: Přesné výškové vytyčení a ohýbání žlabových háků pro podélný spád 4 mm/m dle ČSN 73 3610.

INTERAKTIVNÍ VÝPOČETNÍ JÁDRO & NORMATIVNÍ ROZPOČET DLE ČSN

Pokud celková délka podokapního žlabu překročí maximální dilatační úsek (12 až 15 m u titanzinku a mědi, 15 až 18 m u pozinkovaného plechu a 6 až 10 m u plastu či hliníku), pak klempíř osazuje dilatační kus a spáduje žlab obousměrně ke dvěma žlabovým kotlíkům.

Osazení Okapových Háků, Osová Rozteč a Spádování Žlabů dle ČSN 73 3610

Okamžitá klientská simulace (<15 ms) · ČSN 73 3610 · ČSN EN 612 · ČSN EN 12056-3

LIVE TELEMETRIE 2026

Rychlá předvolba typu objektu v Praze (1 kliknutí bez nutnosti měření):

Režim výpočtu / Klempířský úkon:

Materiál žlabu a svodu (ČSN EN 612):

Celková délka žlabů a svodů: 64 bm

Půdorysná plocha střechy (A): 220 m²

Výška okapové římsy: 18 m

Podélný spád žlabu (ČSN 3–5 mm/m): 4,0 mm/m

🟢 Dispečink Praha 1–10: Volné výškové týmy tento týden: 3 posádky (IRATA / NV č. 362/2005 Sb.) Garantovaný výjezd do 24–48 hod.

Kalkulovaný rozpočet zakázky (bez DPH · sazba SVJ 12 % / přenesená § 92e):

5 880 Kč

Jednotková sazba: 72 Kč/bm · Včetně proplachu 4 gajgrů a fotodokumentace

✉️ Získat přesnou cenu & termín e-mailem (do 2 hod.) → 📸 WhatsApp: Poslat foto okapu & nacenit 📞

RŠ 333 mm / Ø 100 mm

Dimenze žlabu a svodu (ČSN EN 12056-3)

6,60 l/s

Návrhový průtok Q (r = 0,03 l/s·m²)

81 ks (rozteč 800 mm)

Počet žlabových háků (ČSN 73 3610)

256 mm (4,0 mm/m)

Celkový spád Δh a 5 dilatačních úseků

Notice: This calculation engine models published statutory formulas and regulatory codes for informational and planning purposes only. It does not provide certified legal, medical, veterinary, tax, or engineering advice. For definitive rulings, consult an actively licensed professional in your jurisdiction. (Upozornění: Tento výpočetní model zpracovává publikované technické normy ČSN 73 3610, ČSN EN 612, ČSN EN 12056-3 a NV č. 362/2005 Sb. výhradně pro informační a rozpočtové účely.)

Přenést aktuální parametry (64 bm · 220 m²) do navazujícího modulu:

→ Spádování Háků ČSN 73 3610 → Položkový Ceník & TCO → Spotřeba Barvy & Těsnění

Δh = L \cdot s a počet háků N_{háků} = ⌈ \frac{L \cdot 1000}{d_{max}} ⌉ + 1

Navazující Technické Uzly (Čištění Okapů Praha):

Proplach a Čištění Okapových Svodů, Gajgrů a Dešťových Žlabů v Praze čištění okapových svodů →

Kalkulace Ceny Montáže, Čištění a Nátěru Okapů v Praze (Sazby za bm) montáž okapů cena →

Antikorozní Nátěry Pozinkovaných Okapů, Pásky a Přetěsnění Spojů nátěr okapů →

3D IZOMETRICKÝ ROZKLAD SOUSTAVY · 5 KONSTRUKČNÍCH VRSTEV

Interaktivní 3D izometrický řez okapovým systémem od okapnice po dvorní gajgr

ROZLOŽIT 3D VRSTVY (Z-OSA): 65 %

01 · Okapnice & Podkladní plech (ČSN 73 3610) VRSTVA 01

02 · Podokapní žlab RŠ 333 mm s přední návalkou (ČSN EN 612) VRSTVA 02

03 · Žlabové háky se spádem 3–5 mm/m & Roztečí 800 mm VRSTVA 03

04 · Žlabový kotlík & Dilatační spojka s EPDM vložkou VRSTVA 04

05 · Dešťový svod Ø 100/120 mm & Lapač střešních splavenin (Gajgr) VRSTVA 05

DETAIL KONSTRUKČNÍHO UZLU (KLIKNĚTE NA VRSTVU 01–05)

02 · Podokapní žlab RŠ 333 mm s přední návalkou (ČSN EN 612)

Půlkruhový žlab (ZnTi 0,70 mm / Cu 0,60 mm / FeZn 0,60 mm). Přední návalka leží o 10–20 mm níže než zadní hrana.

DUAL-VIEW CAD SCHÉMA & 40LETÁ TCO ANALÝZA · ČSN 73 3610

Interaktivní CAD rýsovna spádování háků, průřezu žlabu a celkových nákladů (TCO)

Tento dvojitý CAD výkres se v reálném čase překresluje podle hodnot nastavených v hlavním kalkulátoru: vlevo vidíte podélný spád háků (3–5 mm/m) a dilatační úseky, vpravo příčný řez podokapním žlabem s převýšením zadní hrany o 15 mm.

POHLED A: PODÉLNÝ SPÁD ŽLABU & ROZTEČ HÁKŮ (ČSN 73 3610) Spád: 4,0 mm/m · Δh = 60 mm

POHLED B: PŘÍČNÝ ŘEZ ŽLABEM & PŘEVÝŠENÍ NÁVALKY (ČSN EN 612) RŠ 333 mm / Ø 150 mm

40leté srovnání celkových nákladů vlastnictví (TCO: Pořízení + Obnovovací nátěry + Údržba)

Modelováno pro 64 bm žlabů v Praze

1. Titanzinek (ZnTi 0,70 mm · životnost 55+ let, 0 nátěrů) 69 120 Kč za 40 let (Optimální TCO)

2. Pozinkovaný plech (FeZn · nižší vstup, ale 3× obnova nátěru za 40 let) 92 800 Kč za 40 let

3. Měď (Cu 0,60 mm · památkové objekty Praha 1–2, životnost 80+ let) 118 400 Kč za 40 let

Jak správně vypočítat spádování žlabů a osovou rozteč pro háky na okapy montáž?

Správná montáž okapových háků začíná očíslováním všech háků, vyznačením přímky spádu (3 až 5 mm na každý běžný metr) a ohnutím háků v ohýbačce ještě před jejich zapuštěním do krokví nebo bednění. Jestliže realizujete montáž okapů svépomocí na střeše o délce okapové hrany 10 m se spádem 4 mm/bm, pak poslední hák u žlabového kotlíku musí ležet přesně o 40 mm níže než první hák na opačném čele žlabu.

Norma ČSN 73 3610 vyžaduje, aby přední hrana (návalka) podokapního žlabu ležela o 10 až 20 mm níže než zadní hrana žlabu — tím je zajištěno, že při přívalovém dešti nebo ucpání kotlíku voda přeteče přes přední návalku ven a nezateče pod střešní krytinu do podbití krovu.

Maximální osová rozteč žlabových háků činí 800 až 900 mm u běžných střech v Praze (sněhová oblast I–II), přičemž nesmí překročit rozteč krokví. V horských a sněhových oblastech se rozteč zkracuje na maximálně 600 mm a každý hák se ukotvuje minimálně dvěma žárově pozinkovanými nebo nerezovými vruty do dřeva.

Krokve vs. čelní prkno: Klasické dlouhé háky (na krokev) se zadlabávají do horní hrany krokve před pokládkou krytiny; přímé čelní (konzolové) háky umožňují dodatečnou montáž okapového žlabu rýny přímo na okapové prkno.
Montáž žlabového kotlíku: Kotlík se osazuje v nejnižším bodě spádu; otvor ve dně žlabu se vystřihuje s lemem 15 mm vyhnutým směrem dolů do hrdla kotlíku.
Montáž žlabové spojky a dilatace: U systémů s EPDM těsněním (např. montáž žlabu od Prefy, Lindab nebo KJG) umožňuje montáž žlabové spojky plynulou teplotní dilataci plechu bez pnutí ve spojích.

Jak se liší střešní okapové žlaby od liniových a sprchových odvodňovacích žlabů?

Zatímco střešní podokapní žlab (rýna) spáduje dešťovou vodu pomocí výškově odstupňovaných háků (3–5 mm/m), pojezdové a podlahové odvodňovací žlaby se ukládají do betonového lože s integrovaným vnitřním spádem. Pokud navrhujete komplexní odvodnění pozemku od okapového svodu až po zpevněné plochy, pak dodávka a montáž žlabu musí rozlišovat klempířské normy ČSN 73 3610 od norem pro liniové odvodnění ČSN EN 1433.

V praxi se stavebníci často dotazují souběžně na střešní i pozemní odvodňovací prvky: zatímco na střeše probíhá montáž okapového žlabu, u vjezdu do garáže nebo na chodníku navazuje montáž odvodňovacích ACO žlabů či montáž žlabu mezi zámkovou dlažbou do betonového obetonování třídy C20/25.

V interiéru a technických místnostech pak odvodnění řeší montáž žlabu do sprchy (např. montáž žlabu Alcaplast nebo montáž žlab základní Vigour) s hydroizolační manžetou a spádem dlažby ≥ 2 % (20 mm/m). Náš inženýrský konfigurátor níže vypočítá přesné klempířské parametry pro střešní háky, spádování a dilatace podle ČSN 73 3610.

Tabulka 2: Normativní parametry osazení háků, spádování a dilatačních délek dle ČSN 73 3610 a srovnání typů žlabů

Materiál / Systém žlabu	Min. podélný spád (ČSN 73 3610)	Max. osová rozteč háků (Běžná / Sníh)	Max. dilatační délka mezi pevnými body	Spojování a osazení (Kotlík / Spojka)
Titanzinek (ZnTi 0,70 mm) — podokapní žlab rýna	3 až 5 mm / bm (0,3 – 0,5 %)	800 – 900 mm / 600 mm	12 až 15 m	Měkké pájení cínem Sn60Pb40 + dilatační kus s EPDM
Měď (Cu 0,55–0,60 mm) — historické střechy Praha	3 až 5 mm / bm (0,3 – 0,5 %)	800 – 900 mm / 600 mm	12 až 15 m	Měděné nebo nerezové háky (zákaz kontaktu s FeZn/Al!)
Pozinkovaný plech (FeZn / lakoplast) — montáž okapů svépomocí	3 až 5 mm / bm (0,3 – 0,5 %)	800 – 900 mm / 600 mm	15 až 18 m	Letování nebo montáž žlabové spojky s EPDM gumou
Hliník (montáž žlabu od Prefy) a plast (PVC)	4 až 5 mm / bm (0,4 – 0,5 %)	600 – 700 mm / 500 mm	6 až 10 m	Kluzné uložení v hácích + nacvakávací spojka a kotlík
Liniové a interiérové žlaby (ACO mezi zámkovou dlažbou / Alcaplast / Vigour do sprchy)	5 až 20 mm / bm (0,5 – 2,0 %)	Uložení do betonového lože po celé délce	Dilatační spára po 6 m v dlažbě	Napojení přes zápachovou uzávěrku DN 50–110

OVĚŘENÉ ODPOVĚDI REDAKČNÍ RADY

Často kladené technické a rozpočtové dotazy (háky na okapy montáž)

Jaký je předepsaný spád okapového žlabu podle ČSN 73 3610?

Norma ČSN 73 3610 (Navrhování klempířských konstrukcí) a ČSN EN 612 stanovují minimální podélný spád podokapních žlabů 3 až 5 mm na 1 běžný metr (0,3 % až 0,5 %) směrem k žlabovému kotlíku.

Jaká je maximální osová rozteč pro háky na okapy montáž?

Maximální osová rozteč žlabových háků činí 800 až 900 mm (zpravidla dle rozteče krokví). V horských a sněhových oblastech se maximální rozteč zkracuje na 600 mm.

Po kolika metrech musí mít okapový žlab dilataci?

Maximální dilatační délka podokapního žlabu mezi pevnými body činí dle ČSN 73 3610 u titanzinku (ZnTi) a mědi (Cu) 12 až 15 m, u pozinkovaného plechu (FeZn) 15 až 18 m a u hliníkových či plastových (PVC) žlabů 6 až 10 m.

O kolik musí být přední hrana žlabu (návalka) níže než zadní hrana?

Přední okraj podokapního žlabu s návalkou musí být osazen o 10 až 20 mm níže než zadní okraj žlabu, aby při extrémní průtrži mračen přebytečná voda přetekla přes přední hranu a nezatékala do krovu.

Kolik žlabových háků je potřeba na 12 metrů okapu?

Při standardní rozteči 800 mm vychází na 12 m žlabu 16 kusů žlabových háků ((12 000 / 800) + 1 = 16 ks); ve sněhové oblasti při rozteči 600 mm je zapotřebí 21 kusů háků.

NORMATIVNÍ ZDROJE & ZNALOSTNÍ GRAF WIKIDATA

Primární technické normy ČSN a legislativní rámec výpočtů

ČSN 73 3610 Wikidata URI ↗

Navrhování klempířských konstrukcí (Designing of sheet metal structures)

Stanovuje podélný spád podokapních žlabů 3 až 5 mm na 1 bm (0,3 % až 0,5 %), maximální osovou rozteč žlabových háků 800 až 900 mm (600 mm ve sněhových oblastech) a dilatační délky 6 až 18 m dle materiálu.

ČSN EN 612 Wikidata URI ↗

Podokapní žlaby s návalkou vpředu a dešťové svody z kovového plechu

Definuje jmenovité rozvinuté šířky žlabů (RŠ 250, 280, 333 a 400 mm), tloušťky plechů pro titanzinek (ZnTi 0,70 mm), měď (Cu 0,55–0,60 mm) a pozinkovaný plech (FeZn 0,55–0,60 mm) i tuhost návalky.

ČSN EN 12056-3 Wikidata URI ↗

Vnitřní kanalizace – Gravitní systémy – Část 3: Odvodňování střech, navrhování a výpočet

Určuje výpočet dešťového průtoku Q (l/s) z půdorysné odvodňované plochy střechy A (m²), součinitele odtoku C a návrhové intenzity deště r = 0,03 l/(s·m²), včetně dimenzování kotlíků a svodů Ø 80, 100 a 120 mm.

NV č. 362/2005 Sb. Wikidata URI ↗

Nařízení vlády o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky

Upravuje dvoulanové horolezecké jištění (EN 795 / IRATA), zajištění pracovníků nad 1,5 m výšky a kotvení lezeckých tras při čištění okapových svodů a rizikovém kácení u střech.

Technické shrnutí (Háky na Okapy Montáž & Spádování dle ČSN 73 3610 — cisteniokapupraha.info): Podélný spád podokapních žlabů činí 3–5 mm/bm (0,3–0,5 %), max. osová rozteč žlabových háků 800–900 mm (600 mm ve sněhových oblastech) a max. dilatační délka 12–15 m (ZnTi, Cu), 15–18 m (FeZn) a 6–10 m (Al, PVC). Odborný dohled: Technická Redakce Odvodňovacích Systémů, Spádování a Klempířských Normativů Praha. Vazba entit Wikidata: Rain Gutter (Podokapní žlab / Okap) (Q152827) · Downspout (Dešťový svod / Okapový svod) (Q13426466) · Tinsmith / Sheet Metal Work (Klempířství) (Q623322) · Rope Access (Práce ve výškách pomocí horolezecké techniky) (Q1626863).
